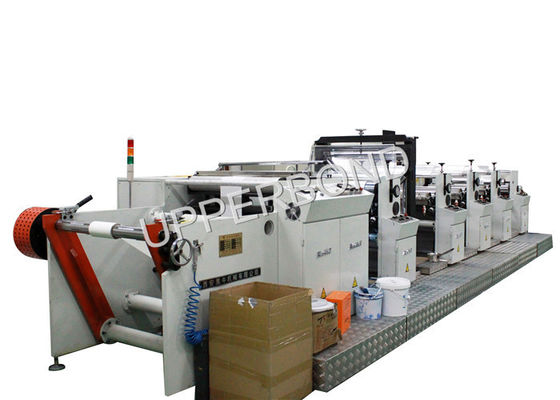

เครื่องพิมพ์ความเร็วสูง 120 เมตร/นาที ด้วยเครื่องพิมพ์ 5 สี


เครื่องพิมพ์ความเร็วสูง 120 เมตร/นาที ด้วยเครื่องพิมพ์ 5 สี




ลักษณะ

เครื่องพิมพ์แบบสกัด WY-700 เป็นเครื่องพิมพ์แบบสกัดความเร็วสูง ที่ถูกออกแบบและผลิตโดยบริษัทของเรา โดยเฉพาะสําหรับคุณสมบัติของกระดาษ . มันรวมการพิมพ์ความเร็วสูงกับอัตราผลิตภัณฑ์ที่เสร็จสูงและนํามาใช้วิธีการพิมพ์แบบแบบจําลองแบบสแตนดาร์ด ความกว้างของการพิมพ์คือ 60 มม และความเร็วการทํางานคือ 120m ′′ / นาทีซึ่งกลายเป็นเครื่องมือที่ดีที่สุดสําหรับการพิมพ์กระดาษ.

พิจารณาอย่างครบถ้วนถึงลักษณะของการพิมพ์กระดาษและการประมวลผลต่อมาของมันการออกแบบสําหรับเครื่องพิมพ์ควรมีอุปกรณ์อัตโนมัติที่ไม่มีการหยุดที่ตั้งสองสถานี เพื่อให้แน่ใจว่าเครื่องทํางานได้อย่างมีประสิทธิภาพในกระบวนการทั้งหมด.

เทคโนโลยีและอุปกรณ์เสริมใหม่ถูกใช้อย่างแพร่หลายในการพัฒนาและการออกแบบของเครื่อง ซึ่งช่วยปรับปรุงความสามารถและความน่าเชื่อถือของเครื่องได้มาก การควบคุมของเครื่องใช้ได้โดยใช้ PLC



ปริมาตรเทคนิค



โครงสร้างของเครื่องพิมพ์

ส่วนของการพิมพ์ประกอบด้วยหน่วยพิมพ์ เครื่องอบแห้ง เครื่องแลกเปลี่ยนความร้อน และระบบขับเคลื่อน

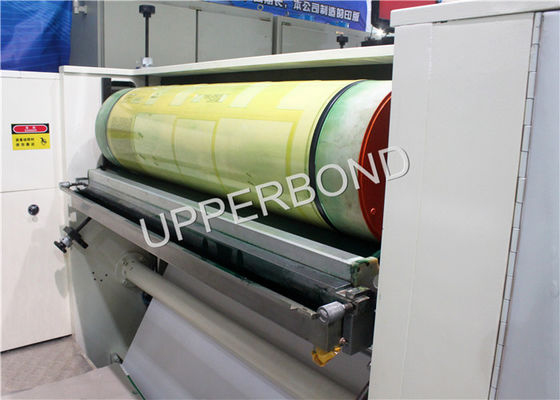

• หน่วยพิมพ์

ส่วนของการพิมพ์คือ 5 สีการพิมพ์สแตนดาร์ท gravure การควบคุมอากาศกีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีดขีด ขีดขีดขีดขีดขีดขีด ขีดขีดขีดขีดขีดผนังและแกนทําจากเหล็กอัดความแข็งแรงสูงผ่านการตรวจสอบและการแปรรูปด้วยมือหลายครั้ง, ด้วยความแม่นยําสูงและความมั่นคง. เครื่องฉีดพิมพ์แรงดันปนูเมทิก, การปรับแรงดันของ scraper สะดวก, scraper มีเครื่องฉีดแบบอิสระสถานที่ทํางานทําให้การจําหน่ายหมึกมีความเหมือนกันมากขึ้นและทําให้แน่ใจว่า scraper มีอายุการใช้งานที่ยาวนานกว่า. ละอองถังหมึกที่ใช้ร่วมกันกับเล็บ scraping ทําให้รูปร่างม้วนสามารถ infiltrates อย่างเต็มที่ในกระบวนการทํางาน ไม่ง่ายที่จะ plug เมื่อในความเร็วต่ําและทําให้รูปร่างม้วนในภาวะที่ค่อนข้างปิด, ปรากฏการณ์หมึก-การปฏิเสธไม่ง่ายที่จะเกิดขึ้นที่ความเร็วสูง

จําหน่ายหมึก ใช้ปั๊มหมึกระบายอากาศ ให้หมึกสามารถผสมผสานได้อย่างเต็มที่ ในเวลาเดียวกัน มันสามารถหลีกเลี่ยงปัญหาการพิมพ์ที่เกิดจากฝุ่นสีระบบหมึกการจัดส่งมีอุปกรณ์กรองรอง (นําเข้าและส่งออก), สามารถป้องกันซาก, น้ําเสียและอื่น ๆ เข้าสู่พื้นที่การพิมพ์, ถังหมึกทําจากเหล็กไร้ขัดสน, มันดูสวยงามและทนทานต่อการกัดกรองการส่งพลังงานระหว่างสี่กลุ่มใช้ไม่มีการเคลียร์สปริงคัพพ์สปริง, มันสามารถรับประกันความแม่นยําของการส่งพลังงาน; อีกด้วยเพราะการออกแบบของความเข้มข้นเพิ่มเรื่อย ๆ ทําให้การพิมพ์มีความแม่นยําและความมั่นคงสูงการพิมพ์และการรับเป็นผนังเหล็กเหล็กเหล็ก, มันมีผลงานการดึงดูดแรงกระแทกที่ดีและความแข็งพอ, รับประกันความเร็วสูงของผลงานของเครื่องจักรและความมั่นคงในการทํางานในระยะยาวระบบความดันของกระบอก (รูป 8), พล็อตพิมพ์สามารถปรับตามใจชอบในวงกว้างขนาดใหญ่ในเส้น径 140-140 mm, เหมาะสําหรับการพิมพ์ผลิตภัณฑ์

มันสามารถได้รับการจัดสรรอย่างสมัครเล่น ด้วยระบบการสอดคล้องอัตโนมัติระหว่างกลุ่มต่าง ๆ ระบบสามารถพัฒนาขึ้นอยู่กับผู้ใช้งานต้องการที่จะใช้อุปกรณ์ในประเทศหรือนําเข้ามันสามารถบรรลุ overprint อัตโนมัติระหว่างกลุ่มการพิมพ์ต่าง ๆ, ความแม่นยําการจัดสรรที่ดีกว่า 0.2 มม.

การจัดตั้งแกนโดยมือ โดยการปรับระดับการสังเกตบนวงล้อมือ

(2) เครื่องอบแห้ง

เครื่องแป้งแห้งเป็นวิธีการของการถ่ายทอดรอบ, มีช่วงการเคลื่อนไหวใหญ่, ทําให้มันสะดวกสบายมากขึ้นของกระดาษสวมและนําการทําความสะอาดม้วนการดําเนินงานอิสระจากระบบระบายความร้อนภายนอก, สเปรย์ลมร้อนไปยังกระดาษที่ความเร็วสูงผ่านจุลผิวบนเครื่องอบแห้ง (รูป 10) เพื่อทําให้สารละลายระเหยเร็วและปล่อยส่วนหนึ่งของก๊าซออกถูกบังคับการปล่อยออกภายนอกโดยพัดลมออกผงผงผงผงผงผงผงผงผงผงผงผงผงมันตั้งเตาอบที่แข็งแรงหลังจากที่กลุ่มการพิมพ์ครั้งสุดท้ายทําให้สารละลายหมึกพิมพ์กระดาษสามารถระเหยได้อย่างสมบูรณ์ เพื่อกําจัดกลิ่นที่แปลกของสารละลายที่เหลือภายในผลิตภัณฑ์ที่พิมพ์ เพื่อปรับปรุงคุณภาพของผลิตภัณฑ์

(3) ระบบแลกเปลี่ยนความร้อน

ระบบแลกเปลี่ยนความร้อนเป็นอิสระจากด้านเครื่องเครื่องทําความร้อนไฟฟ้าและเครื่องทําความร้อนควาย สามารถเปลี่ยนกันได้อย่างรวดเร็ว (เครื่องใช้ระบบทําความร้อนไฟฟ้า) เพื่อตอบสนองความต้องการของผู้ใช้งานที่แตกต่างกัน (รูป 11), ผ่านการควบคุมสัดส่วนของโมดูลควบคุมความดัน MJYS โดยเครื่องควบคุมอุณหภูมิ SR73 เพื่อปรับอุณหภูมิของเครื่องทําความร้อน (หรือตัวขับอัดไฟฟ้า)มันสามารถให้ความมั่นคงในช่วงอุณหภูมิการระเบิดร้อน ภายใน + หรือ - 2 °C, พัดลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลมลม

(4) ระบบส่งแผ่น

ระบบการส่งแผ่นเป็นแผ่นโคนด้านบนแกนและกล่องเกียร์ความแตกต่างรูปแบบลีกตรง, กล่องเกียร์มีอุปกรณ์เกียร์คลาชมือ, แผ่นเป็นสะดวกสบายและรุ่นหยาบ.ผ่านเครื่องจักรไฟฟ้าบันทึกบนกลไกความแตกต่าง, และระบบความแตกต่างในกล่องเกียร์การขับเคลื่อน, สามารถทําความเข้าใจทะเบียนอัตโนมัติแม่นยํา.การส่งพลังงานหลายระยะผ่านการเชื่อมต่อยืดหยุ่นที่ไม่มีช่องว่างทําให้การขับขี่แม่นยําและเรียบร้อยมากขึ้น

การปลดและการม้วน

การปลดลวดและการม้วนใช้แบบผนังคู่ แกนของการปลดลวดและการม้วนทั้งสองใช้ 76 มม กว้างม้วนของการปลดลวดและการม้วนสามารถสูงถึง 1300 มม

ระบบควบคุมและขั้นตอนการทํางาน

ระบบควบคุมนี้ประกอบด้วย: ผิวหน้าจอสัมผัส ผิวหน้ามนุษย์-เครื่องจักร ระบบบริหารควบคุม PLC ที่ฉลาดระบบแก้ไขการควบคุมอัตโนมัติ, การควบคุม servo synchronous unreeling และการลวดล่อการดึงกับแผนกการพิมพ์, คอมพิวเตอร์อัตโนมัติบนระบบจดทะเบียน, ระบบติดตาม stroboscopic คอมพิวเตอร์,ระบบควบคุมอุณหภูมิอัตโนมัติเตาอบ, ไฟฟ้า, ปนูเมทิก, แฟนแรงดัน, เป็นต้นของ PLC การควบคุมลําดับและความปลอดภัย interlockส่วนสําคัญของสภาพการทํางานของหน่วย เช่น ติดตามอุณหภูมิของกระเป๋าลดและฟังก์ชันเตือนเป็นต้น

ส่วนข้างบนทั้งหมดมีคําแนะนําแยกสําหรับการอ้างอิงการปฏิบัติการ, ผู้ประกอบการ, กรุณาอ่านให้ดี, และรู้ดีของผลงานและการปฏิบัติการ

ระบบปฏิบัติการของเครื่องมีสองภาวะการทํางาน หนึ่งคือการทํางานด้วยมือ อีกหนึ่งคือภาวะการทํางานอัตโนมัติ

ในสภาพมือ การกระทําของแต่ละส่วนของเครื่องยนต์โดยตลอดรวมทั้งเครื่องอบแห้ง เปิดและปิดรวมและแยกของเครื่องฉีด, การรวมและแยกของแรงดึง ฯลฯ

ทั้งหมดผ่านการทํางานด้วยมือเพื่อควบคุมปานีลสวิทช์ที่จะทําในสภาพอัตโนมัติ การทํางานด้านบนสามารถดําเนินการโดยการกระทําหนึ่งปุ่ม
